在整個印刷包裝行業，彩盒包裝是相對比較復雜的品類，因為設計、結構、形狀、工藝不同，往往很多東西沒有標準化流程。今天，小編為大家整理了常見的彩盒包裝單紙盒的結構設計，主要分為兩大部分：管式包裝盒和盤式包裝盒。

管式包裝盒在日常包裝形態中最為常見，大多數彩盒包裝如：食品、藥品、日常用品等都采用這種包裝結構方式。其特點是在成型過程中，盒蓋和盒底都需要搖翼折疊組裝（或粘接）固定或封口，而且大都為單體結構（展開結構為一整體），在盒體的側面有粘口，紙盒基本形態為四邊形，也可以在此基礎上擴展為多邊形。管式包裝盒結構特征的區別主要體現在蓋和底的組裝方式上，下面就分別看一下管式包裝盒不同的盒蓋和盒底結構。

盒蓋是裝人商品的入口，也是消費者拿取商品的出口，所以在結構設計上要求組裝簡便和開啟方便，既保護商品又能滿足特定包裝的開啟要求，比如多次開啟或一次性防偽的開啟方式。管式包裝盒盒蓋的結構主要有以下幾種方式。

其盒蓋有3個搖蓋部分，主蓋有伸長出的插舌，以便插人盒體起到封閉作用。設計時應注意搖蓋的咬合關系問題。這種蓋在管式包裝盒中應用最為廣泛。

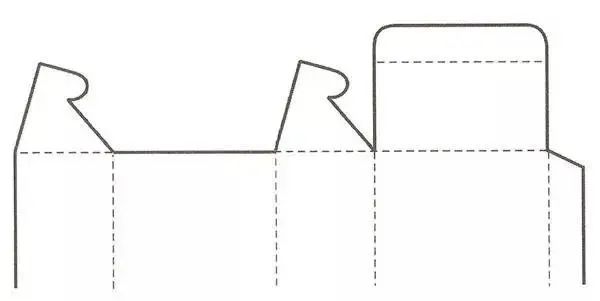

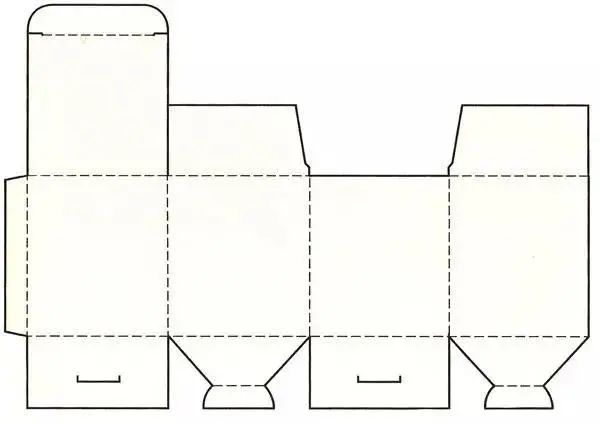

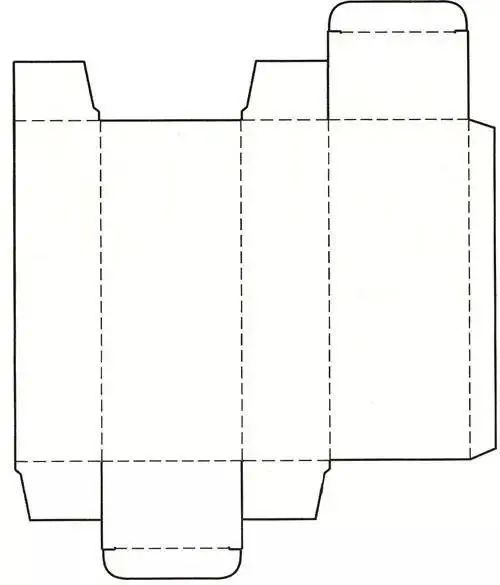

插入搖蓋式盒蓋結構展開圖

這種結構通過正背兩個面的搖蓋相互產生插接鎖合，使封口比較牢固，但組裝與開啟稍有些麻煩。

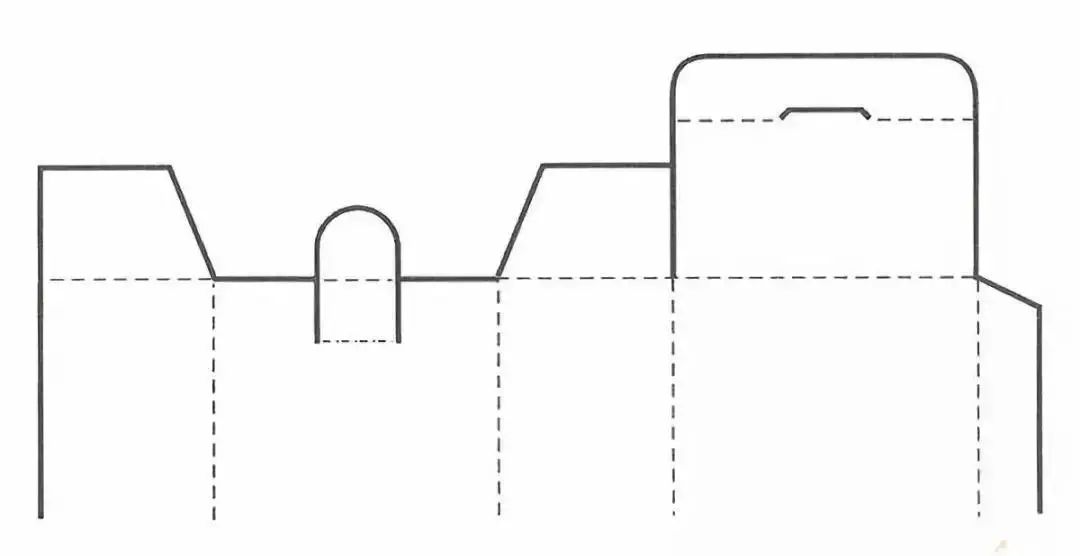

鎖口式盒蓋結構展開圖

插接與鎖合相結合的一種方式，結構比插入搖蓋式更牢固。

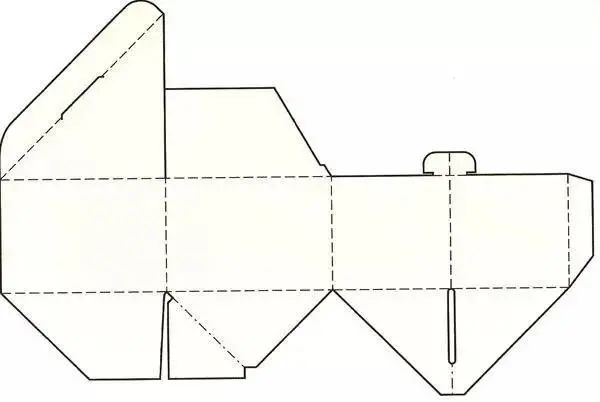

插鎖式盒蓋結構展開圖

這種結構使搖蓋受到雙重咬合，非常牢固，而且搖蓋與蓋舌的咬合口可以省去，更便于重復多次開啟使用。

搖蓋雙保險插入盒蓋結構展開圖

這種粘合方法密封性好，適合自動化機器生產，但不能重復開啟。主要適合于包裝粉狀、粒狀的商品，如洗衣粉、谷類食品等，一旦拆開，無法重復使用。

粘合封口式盒蓋結構展開圖

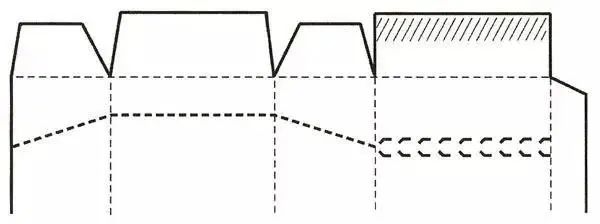

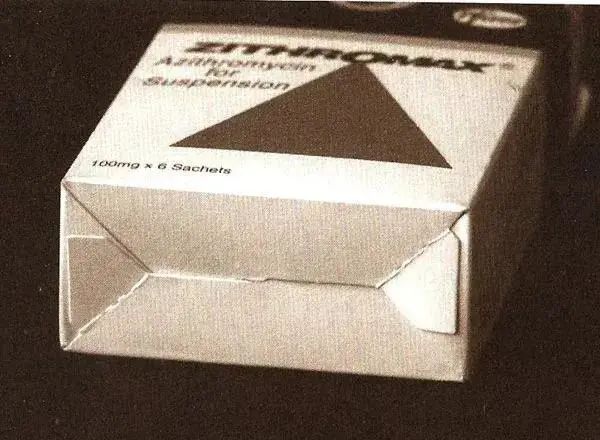

這種包裝結構形式的特點是利用齒狀裁切線，在費者開啟包裝的同時使包裝結構得到破壞，防止出現有人再利用包裝進行仿冒活動。這種包裝盒主要用于藥品包裝和一些小食品包裝中，像膠卷包裝/紙巾抽紙包裝盒目前也都采用這種開啟方式。

一次性防偽式式盒蓋結構展開圖

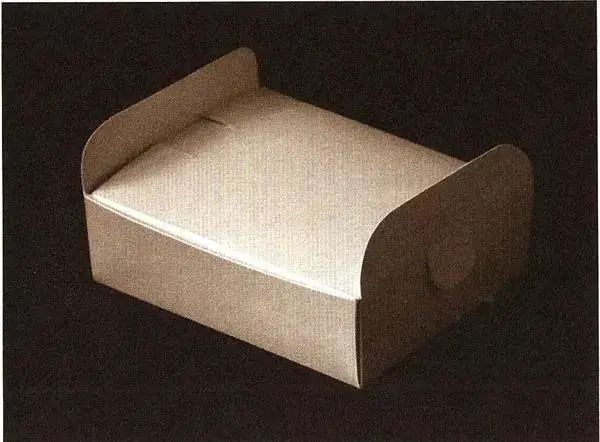

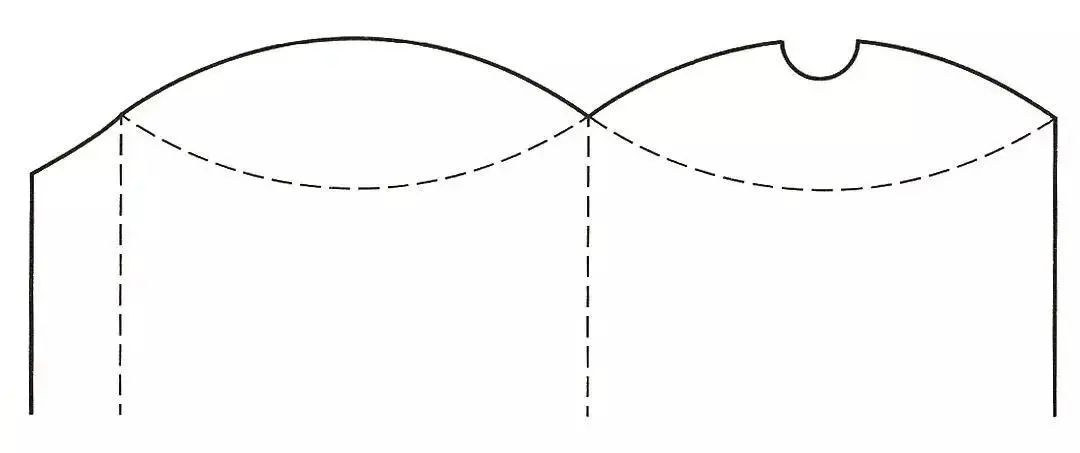

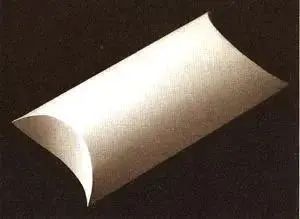

利用紙張的耐折和韌性的特征，采用弧線的折線，撳下壓翼就可以實現封口。這種結構組裝、開啟、使用都極為方便，而且最為省紙，造型也優美，適合用于小商品的包裝。

正撳封口式盒蓋結構展開圖

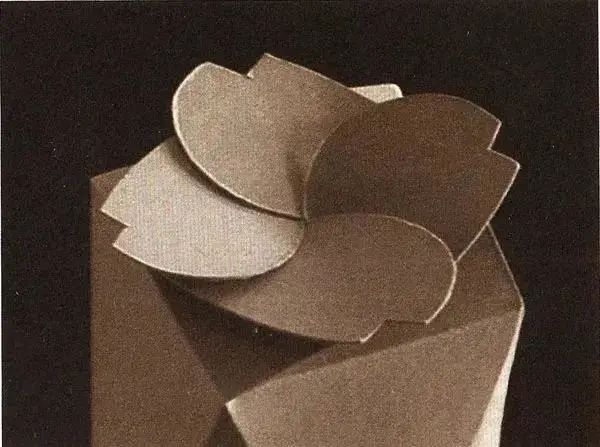

這種鎖合包裝結構方式造型優美，極具裝飾性，但手工組裝和開啟較麻煩，適合于禮品包裝，應用于婚禮糖果包裝盒，圣誕節禮品包裝盒。

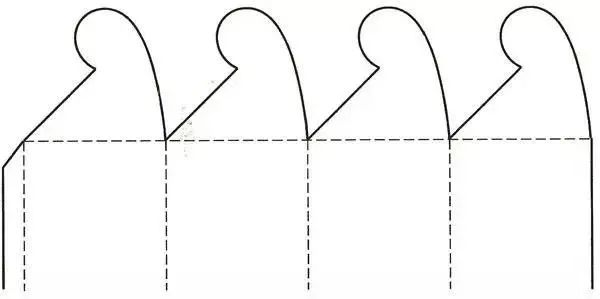

連續搖翼窩進式盒蓋結構展開圖

盒底承受著商品的重量，因此強調牢固性。另外在裝填商品時，無論是機器填裝還是手工填裝，結構簡單和組裝方便是基本要求。管式包裝盒盒底主要有以下幾種方式。

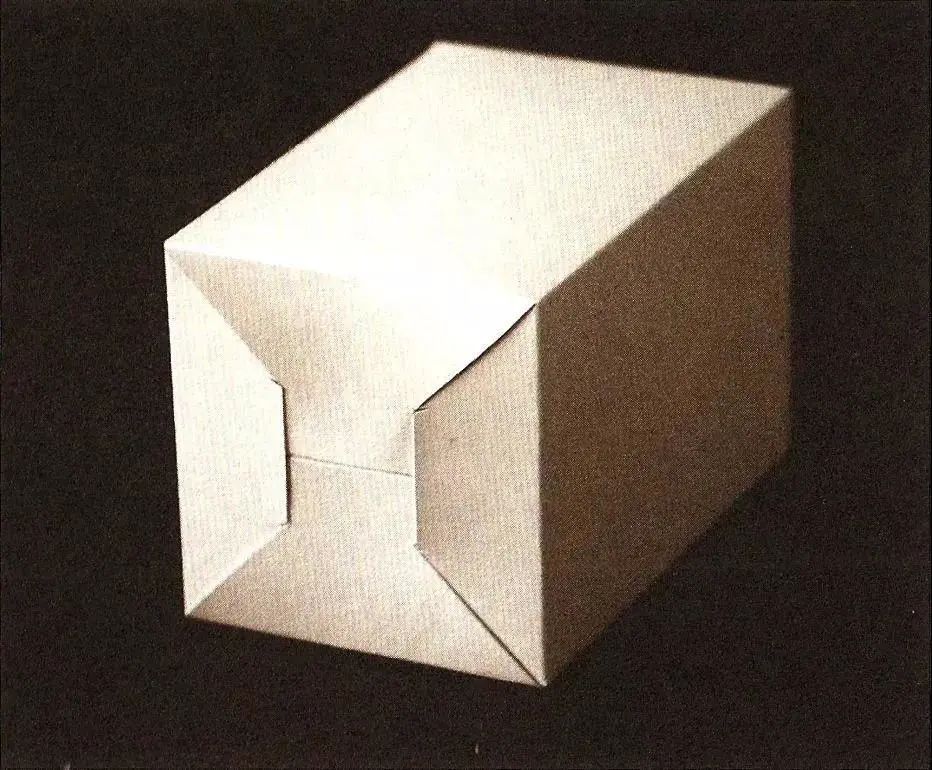

利用管式包裝盒底部的4個搖翼部分，通過設計使它們相互產生咬合關系。這種咬合通過“別”和“插”兩個步驟來完成，組裝簡便，有一定的承重能力，在管式包裝盒中應用較為普遍。

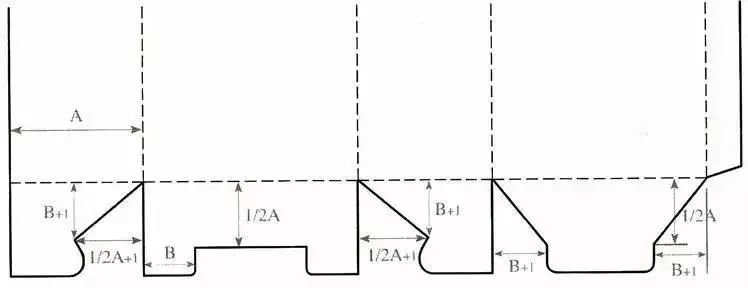

別插式自鎖底結構展開圖

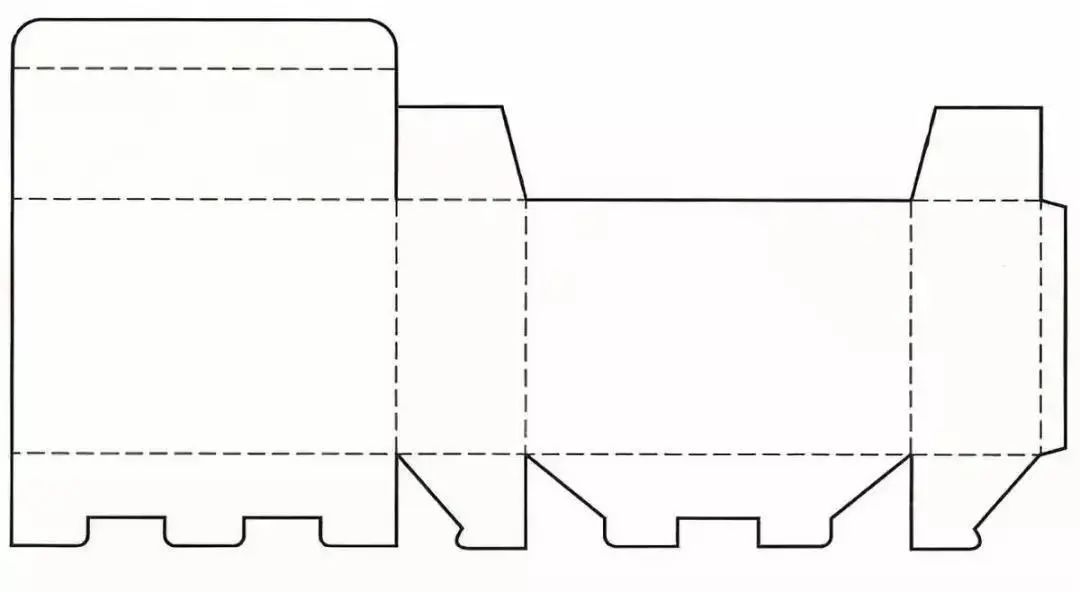

自動鎖底包裝盒采用了預粘的加工方法，但粘接后仍然能夠壓平，使用時只要撐開盒體，盒底就會自動恢復鎖合狀態，使用極其方便，省時省工，并且具有良好的承重力，適合于自動化生產，一般承載高重量物品的包裝設計選用此種設計結構。

自動鎖底結構展開圖

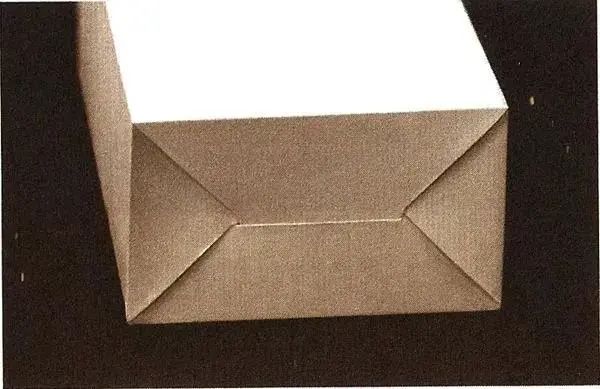

結構同搖蓋插入式盒蓋完全相同，這種設計結構使用簡便，但承重力較弱，通常適合包裝食品、文具、牙膏等小型或重量輕的商品，是最為普遍的包裝盒設計結構。

搖蓋雙插口式封底結構展開圖

間壁封底式結構是將管式包裝盒4個搖翼設計成具有間壁功能的結構，組裝后在盒體內部會形成間壁，從而有效地分隔固定商品，起到良好的保護作用。其間壁與盒身為一體，可有效節省成本，而且這種包裝盒結構抗壓強度較高。

間壁封底式結構展開圖

根據以上常用的基本包裝盒結構模型，還可以通過設計演變出其他的一些結構形式。

別插式結構展開圖

三角形自動鎖底盒結構展開圖

插鎖式結構展開圖

別扣式結構展開圖

盤式包裝盒結構是由紙板四周進行折疊咬合、插接或粘合而成型的紙盒結構，這種包裝盒在盒底上通常沒有什么變化，主要結構變化體現在盒體部分。盤式包裝盒一般高度較小，開啟后商品的展示面較大，這種紙盒包裝結構多用于包裝紡織品、服裝、鞋帽、食品、禮品、工藝品等商品，其中以天地蓋和飛機盒結構形式最為普遍。

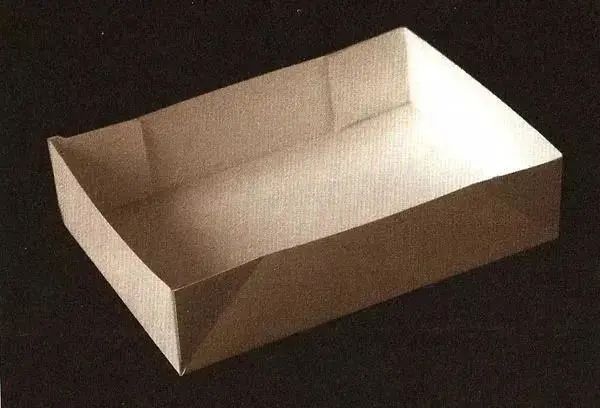

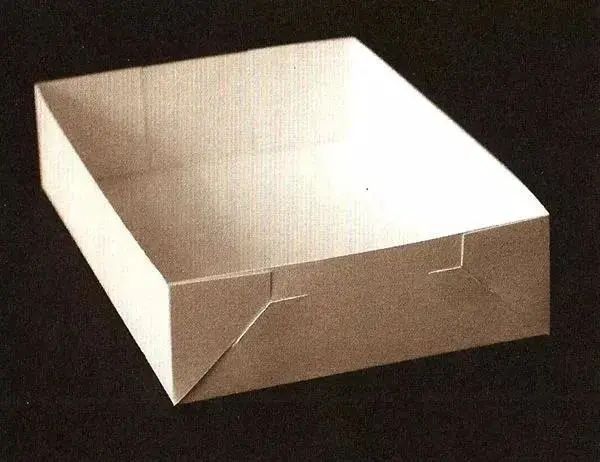

沒有粘接和鎖合，使用簡便。

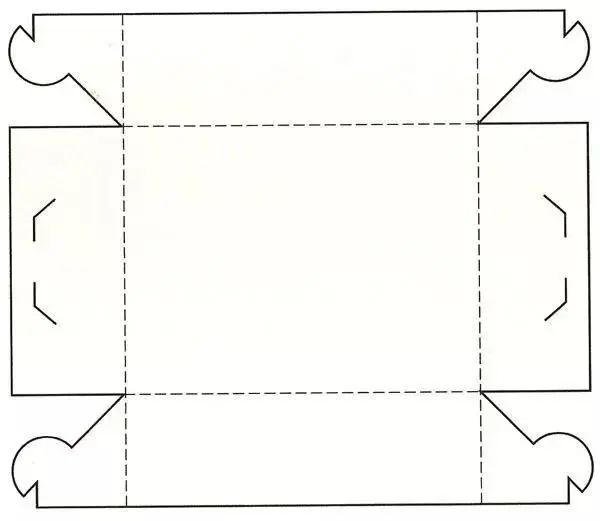

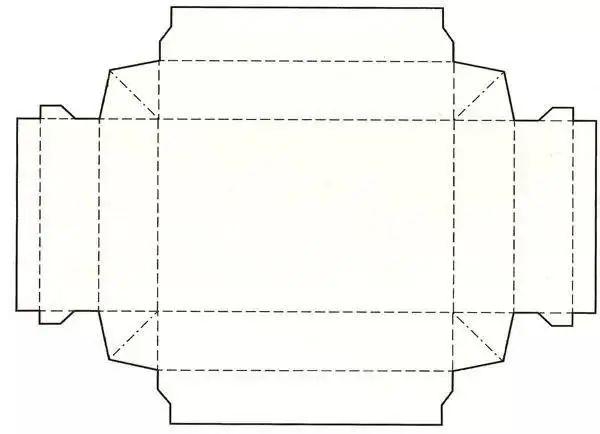

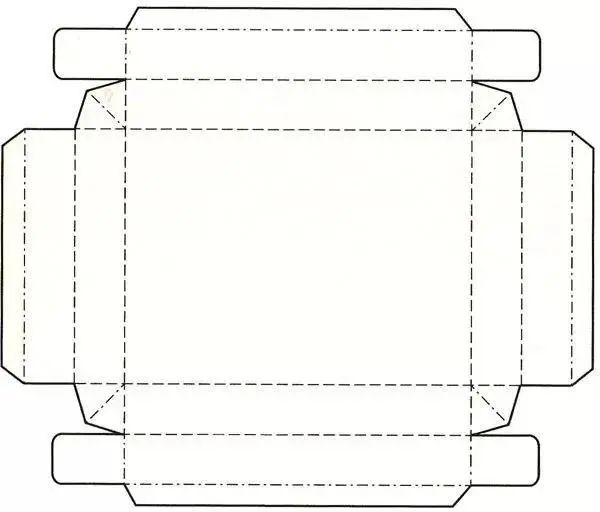

別插組裝結構一展開圖

別插組裝結構二展開圖

別插組裝結構三展開圖

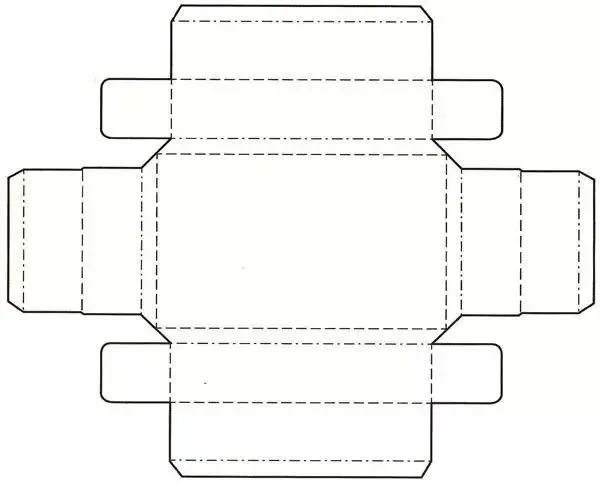

別插組裝帶蓋式結構展開圖

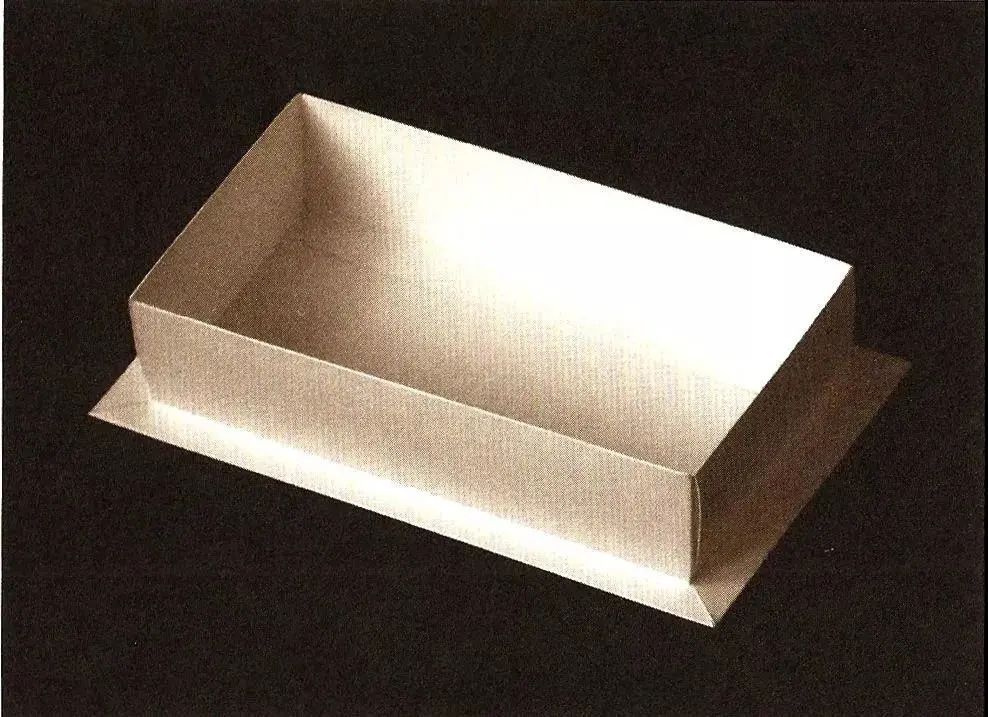

別插組裝帶底結構盒展開圖

通過鎖合使結構更加牢固。

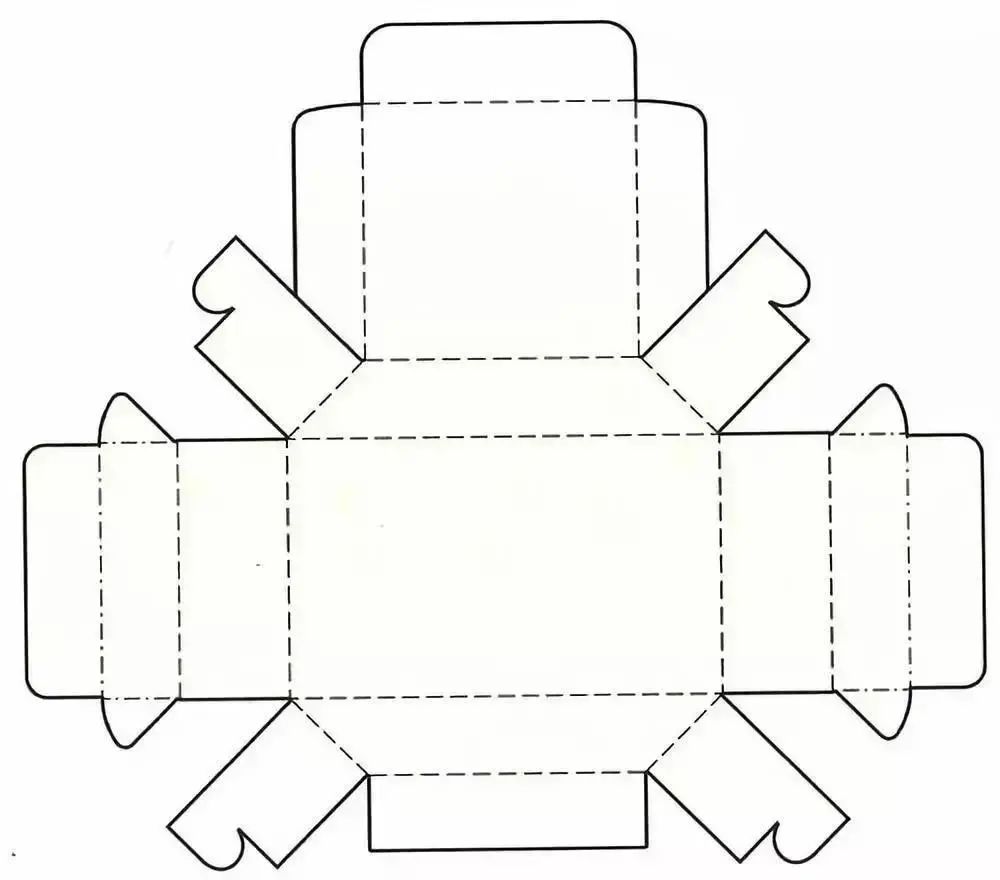

鎖合組裝結構展開圖

通過局部的預粘，使組裝更為簡便。

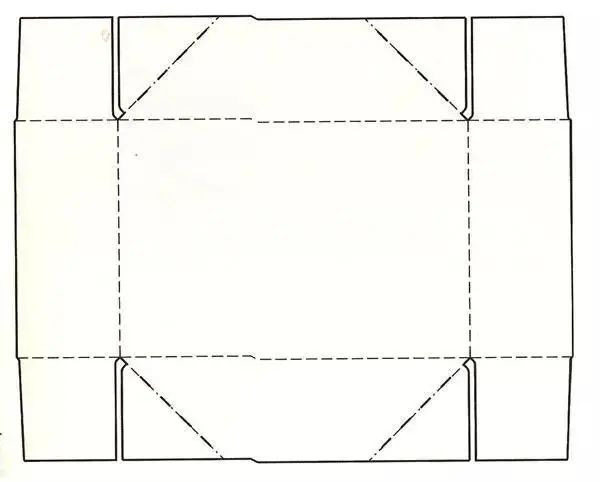

預粘組裝結構展開圖

1）罩蓋式：盒體由兩個獨立盤型結構相互罩蓋而組成，常見于服裝、鞋帽等商品的包裝。

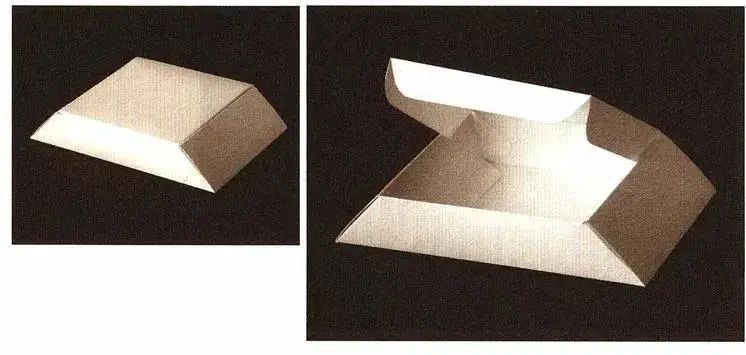

2）搖蓋式：在盤式包裝盒的基礎上延長其中一邊設計成搖蓋，其結構特征較類似管式包裝盒的搖蓋。

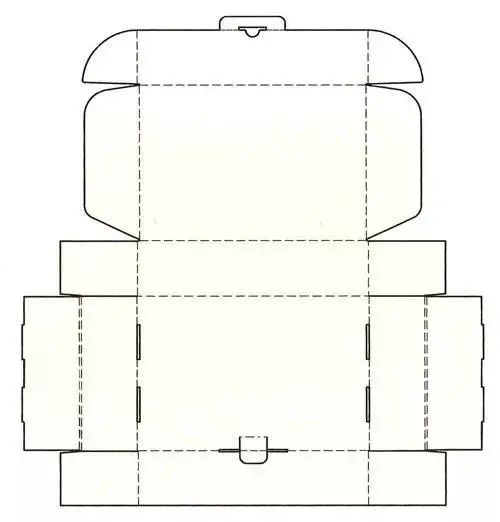

雙保險插鎖帶蓋式結構展開圖

梯形帶蓋式結構展開圖

3）連續別插式：其別插方式較類似管式包裝盒的連續搖翼窩進式。

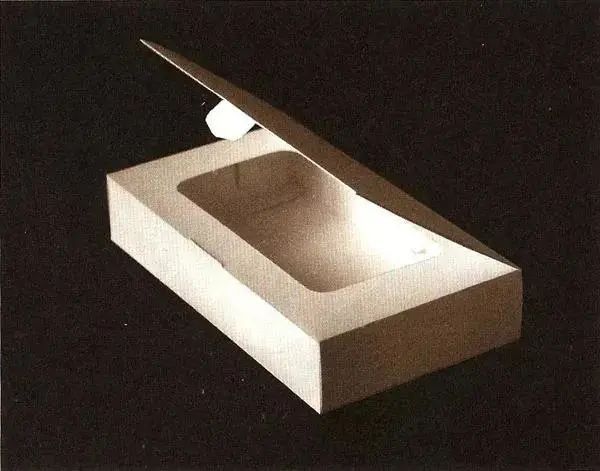

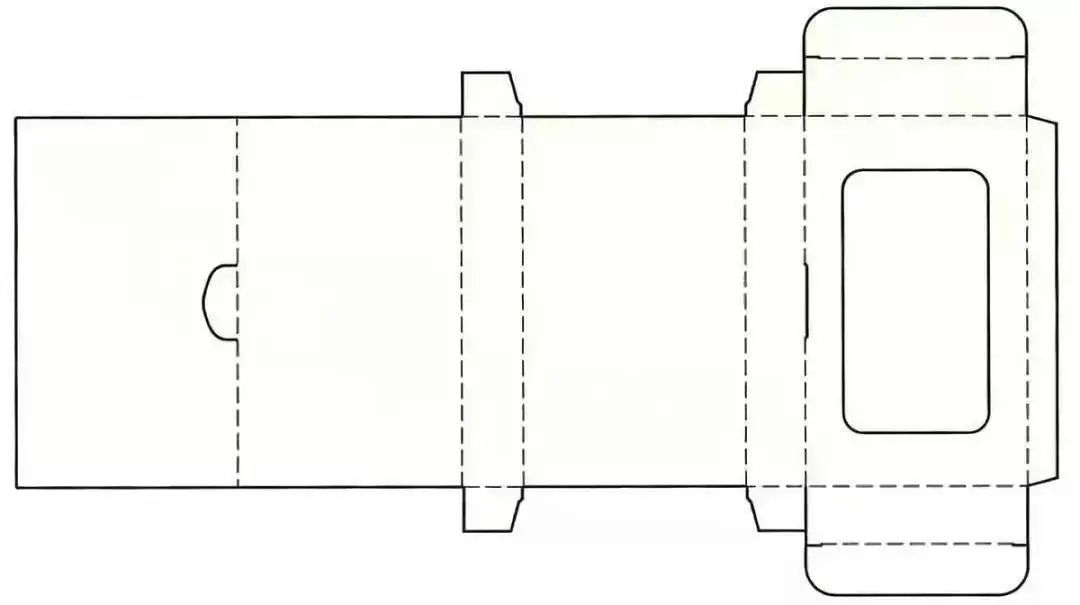

4）抽屜式：由盤式盒體和外套兩個獨立部分組成。

5）書本式：開啟方式類似于精裝圖書，搖蓋通常沒有插接咬合，而是通過附件來固定。

書本式結構展開圖

6）其他形式

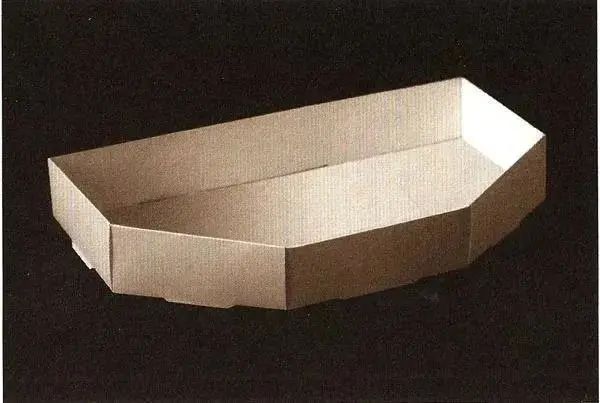

多邊形盤式包裝盒結構展開圖

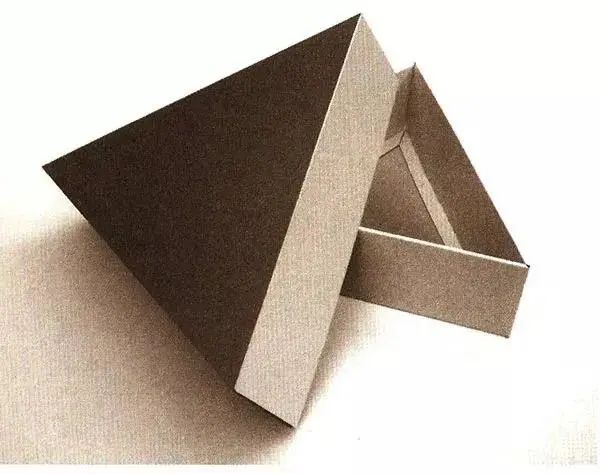

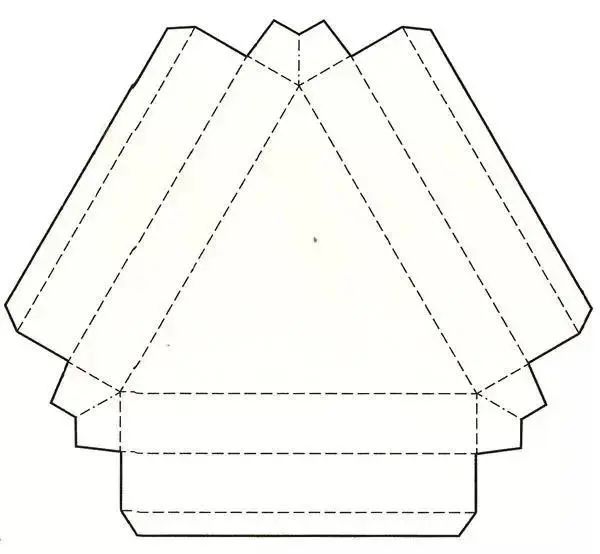

三角形盤式包裝盒結構展開圖

單紙盒包裝盒的結構設計基本就是以上這些，由于包裝行業的發展和設計的變化，未來還能演變出來更多的包裝結構設計。
