擁有這一裝置，巧解模切機定位接紙精度問題

時間：2023-05-04 來源：

現在社會上使用的卷筒紙圓壓圓模切（燙金）機，在不停機放料 “0”速接紙機構中，定位預接紙張的圖案位置方式一般采用畫出縱向拼接標記后，進行人工定位，所以誤差較大，且每次定位不穩定，印品圖案拼接橫向和縱向誤差一般在正負3mm~5mm以上，尤其是B軸接紙時，因對接紙張的背面對著操作人員，無法觀看到印刷圖案上的標記，只能依靠感覺進行粗略定位，這樣誤差更大，一般橫、縱向會達到5mm~10mm左右的誤差，所以，因預接紙張定位不精確，就導致對位拼接出的圖案印刷位置尺寸發生變化，對位拼接段紙張在生產過程中，套印波動會非常較大，從而產生較多廢品。

筆者自主研發設計了紅外線輔助對標定位裝置，包括紅外線“十字”定位儀、LED超薄強發光片、四方向活動鋁合金固定支架、毫米標尺、24VDC直流電源、控制開關。

對于B軸預接紙位置由于印刷圖案背向人眼，不能看清圖案的問題，使用超薄強光LED發光片粘貼到底板上，打開LED發光片，強光可將預接紙張照射透明，從背面即可清晰看見印刷圖案，從而也能夠將印刷圖案對接位置與紅外線進行重合定位。

紅外線對標定位裝置調試好后，每批次產品均可進行輔助定位，減少了人為頻繁去調整和調試工作，同時提升了接紙定位精度，減少了生產中套印波動范圍，提升了產品合格率。

如圖1、圖2所示，預先對紅外線定位儀進行位置調試定位后，將十字紅外線投射到接紙機構上面，打開LED發光片，每次接紙定位時，只需要將預接紙張圖案定位標記與紅外線的縱向、橫向方向對其重合，即可得到精確的定位拼接位置。

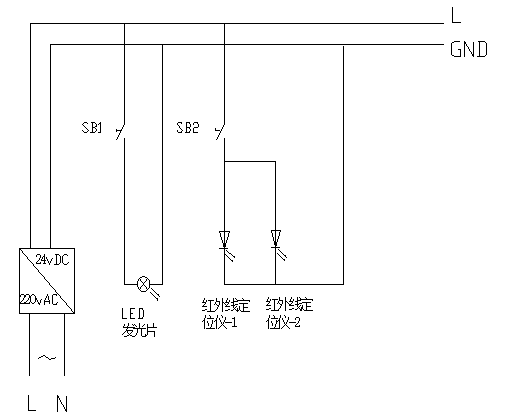

圖1 電氣原理控制示意圖

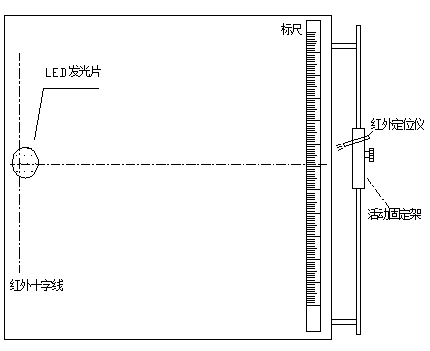

圖2 紅外線輔助對標定位裝置工作示意圖

本方法經過長時間生產過程的驗證，技術提升效果明顯，提升接紙對位拼接精度，減少生產過程中模切（燙金）套印波動范圍，提升產品合格率。

作者：重慶宏聲印務有限責任公司 毛 波
